Кабели среднего напряжения 6-35 кВ. Марка
Предназначены для прокладки в грунтах с повышенной влажностью и сырых, часто затапливаемых сооружениях, а также, по согласованию с предприятием - изготовителем, в несудоходных водоемах и в судоходных – при соблюдении мер, исключающих механическое повреждение кабеля.
Стандарт
IEC 60502-2, ГОСТ 34834-2022, HD-620

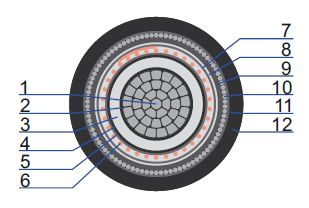

Основные элементы конструкции
1. Одна круглая многопроволочная уплотненная токопроводящая жила:
- Материал
Алюминий (AI), Медь (Cu)
Площадь поперечного сечения:
Алюминий 25-1000 мм2
Медь 25-1000 мм2
2. Экран по жиле:
-Из экструдированной электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция:
-Из перокидносшиваемого полиэтилена (Пв)
4. Экран по изоляции:
-Из экструдированной электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Разделительный слой:
-Для марок без индекса «г» - обмотка лентами из электропропроводящей бумаги или электропроводящего полотна;
-Для марок с индексом «г», «гж», «2гж» и «2г» - обмотка лентами из электропроводящего водоблокирующего полотна.
6. Экран из медных проволок, скрепленных медной лентой
- сечение не менее 16 мм2 , для кабелей с сечением жилы 25-120 мм2
- сечение не менее 25 мм2 , для кабелей с сечением жилы 150-300 мм2
- сечение не менее 35 мм2 , для кабелей с сечением жилы выше 400 мм2
6*. Экран из алюминиевых проволок, скрепленных алюминиевой лентой
* Примечание: Сечение экрана выбирается в зависимости оттоков короткого замыкания, которое необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
7. 10 Разделительный слой поверх металлического экрана:
-длsя кабелей с индексом «нг(А)-LS», в негерметизированных, обмотка стеклолентой
-кабелях с индексом «нг(А)-НF»- обмотка стеклолентой.
-для кабелей с индексом «г», «гж» в исполнении «нг(А)-НF» - обмотка водоблокирующей лентой обмотка, не менее чем одной стеклолентой и обмотка водоблокирующей лентой.
-для кабелей с индексом «г», «гж», за исключением кабелей исполнения «нг(А)-НF» -обмотка водоблокирующей лентой;
-для марок с индексом «2г» и «2гж» - обмотка из электропроводящей водоблокирующей ленты и алюмополимерной композиции;
8. Внутренняя оболочка для 1-жильных кабелей:
-для кабелей с индексом «нг(А}-LS» - из ПВХ пластиката пониженной пожарной опасности.
-для кабелей с индексом нг(А)-НF - из полимерной композиции не содержащей галогенов.
9. Разделительный слой:
-для кабелей с индексом «нг(А)-LS» - обмотка стеклолентами
11. Броня:
-из стальных оцинкованных лент (Б) или стальных проволок (К) или проволок из алюминия или алюминиевого сплава (Ка).
12. Наружнаяя оболочка:
-из полиэтилена (П);
-из ПВХ пластиката (В);
-из ПВХ пластиката пониженной горючести (В нг(А))
-из ПВХ пластиката пониженной пожарной опасности (В нг(А}-LS}
-из полимерной композиции, не содержащей галогенов (П нг(А}-НF};
