Марка (А)ВБШв, (А)ПвБШв, (А)ВБШп, (А)ПвБШп, (А)ВБШвнг(А)-LS, (А)ПвБШвнг(А)-LS

Силовые кабели на напряжение 0.66-1, 3 кВ. Марка (А)ВБШв, (А)ПвБШв, (А)ВБШп, (А)ПвБШп, (А)ВБШвнг(А)-LS, (А)ПвБШвнг(А)-LS

Стандарты

ГОСТ 31996-2012, IEC 60502-1

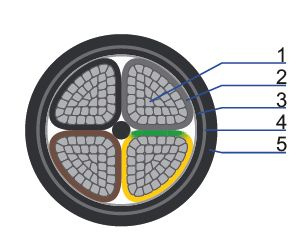

Основные элементы конструкции

1. Круглая или секторная многопроволочная уплотненная или однопроволочная токопроводящая жила:

- Материал: Алюминий(АI), Медь(Сu)

Сечение, мм² (AL)
-жилы однопроволочные круглые «ок» - (2,5-16)мм²
-жилы многопроволочные круглые «мю» - (25-1000)мм²
-жилы многопроволочные секторные «мс» - (25-400)мм²

Сечение, мм² (CU)
-жилы однопроволочные круглые «ою» - (1,5-1б)мм²
-жилы многопроволочные круглые «мк» - (16-1000)мм²
-жилы многопроволочные секторные «мс» - (25-400)мм²

2. Изоляция:

-из поливинилхлоридного пластиката (В)
-*из ПВХ пластиката пониженной пожарной опасности (В)
-из сшитого полиэтилена (Пв)

3. Внутреннее заполнение (внутренняя оболочка)

-из ПВХ пластиката пониженной пожарной опасности

4. Броня:

-для кабелей ((А)ВБбШв, (А)ВБШв, (А)ВЭБШв, (А)ПвБбШв, (А)ПвБШв, (А)ПвЭБШв) - из двух стальных оцинкованных лент;
-для кабелей ((А)ВКШв, (А)ПвКШв) - из стальных оцинкованных проволок;
-для кабелей ((А)ВКаШв, (А)ПвКаШв) - из алюминиевых проволок или провлок из алюминиевого сплава.

5. Оболочка

-из ПВХ пластиката (Шв)
-из Полиэтилена (Шп)
-из ПВХ пластиката пониженной пожароопасности (Шв)

Область применения кабеля

Кабели эксплуатируются при прокладке кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, для электропроводок в жилых и общественных зданиях. Кабели могут быть проложены без ограничений разности уровней по трассе прокладки, в том числе и на вертикальных участках. Кабели не распространяют горение при групповой прокладке.

-Кабели с защитным покровом из двух стальных лент, с защитным шлангом из ПВХ пластиката. Кабели эксплуатируются при наличии опасности механических повреждений в процессе эксплуатации.
-Кабели допускаются для прокладки в земле(траншеях).
-Кабели с защитным покровом из круглых оцинкованных, или алюминиевых, или алюминиевого сплава проволок, защитным шлангом из ПВХ пластиката.
